Описание

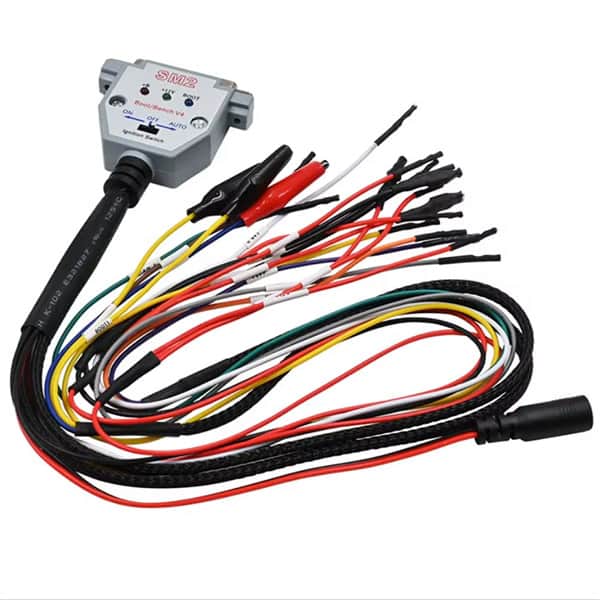

Универсальный адаптер Boot/Bench V4 для Сканматик SM2 PRO с автоматическим и ручным регулированием подачи питания на блок управления. На адаптере имеются тумблер и светодиоды для отображения состояния.
Подходит для работы с флешерами PCMflash, BitBox и др., где применяется автоматическое управление питанием. Применимость с модулями 42, 53, 71, 77 PСМflаsh.
Светодиодная индикация:
Красный - питание адаптера
Зеленый - включение питания блока +12В
Синий - включение BOOT, выводы CNF1, BOOT1 и BOOT2
Распиновка:
+BATT - красный +12В постоянный
+VCC - красный +12В постоянный и в автоматическом режиме
GND - черный
CAN H - белый
CAN L - зеленый
K-line - жёлтый
L-line - серый
GPT1 - коричневый
GPT2 - оранжевый
VPP - фиолетовый
CNF1 - синий (крокодил)
boot1 - желтый (крокодил)
boot2 - желтый (крокодил)
Характеристики
Комплектация
Комплект поставки:
- кабель;
